二片式内螺纹不锈钢球阀

产品型号：Q11F
公称通径：1/4"~4"
公称压力：PN1.0～4.0MPa
适用温度：-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)
驱动方式：手动、电动、气动
阀体材质：不锈钢CF8M、碳钢WCB
适用介质：水、蒸汽、油品、硝酸、醋酸等

联系购买

分享到：

一、二片式内螺纹不锈钢球阀产品概述

内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

二、二片式内螺纹不锈钢球阀产品特点

内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

三、二片式内螺纹不锈钢球阀主要零件材料

零件名称	材质
零件名称	不锈钢	碳钢
阀体	不锈钢CF8M	碳钢WCB
球体	不锈钢SS316	不锈钢SS304
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE
阀盖	不锈钢CF8M	碳钢WCB
阀杆	不锈钢SS316	不锈钢SS304
止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
填料压盖螺母	不锈钢SS304	不锈钢SS304
手柄	不锈钢SS304	不锈钢SS304
垫圈	不锈钢SS304	不锈钢SS304
阀杆螺母	不锈钢SS304	不锈钢SS304
手柄套	塑料	塑料

四、二片式内螺纹不锈钢球阀产品用途
Q11F型二片式球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。

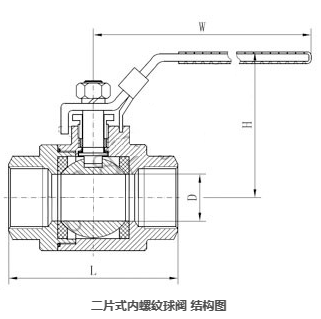

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	55	55	65	75	88	102	110	125	162	189	260
H	50	50	60	64	71	78	86	95	130	148	180
E	100	100	130	130	165	165	190	190	250	250	280
