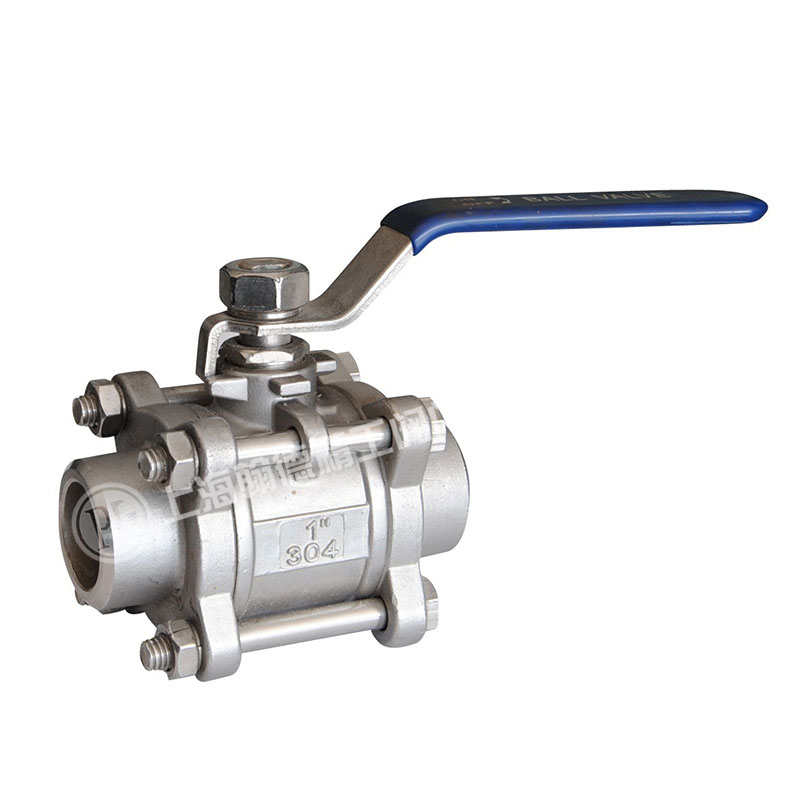

三片式焊接不锈钢球阀

产品型号：Q11F
公称通径：1/4"~4"
公称压力：PN1.6-6.4MPa
适用温度：-20～232℃～350℃
阀体材质：不锈钢CF8M、碳钢WCB
驱动方式：手动、电动、气动
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
螺纹类型：G。NPT。BSPT。BSP。DI259/2999

联系购买

分享到：

一、三片式焊接不锈钢球阀产品概述

三片式焊接不锈钢球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

二、三片式焊接不锈钢球阀产品特点

三片式焊接不锈钢球阀分为整体式(一片式)、两段式及三段式。阀体铸造结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

三、三片式焊接不锈钢球阀主要零件材料

零件名称	材质
零件名称	不锈钢	碳钢
阀体	不锈钢CF8M	碳钢WCB
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
阀盖	不锈钢CF8M	碳钢WCB
球体	不锈钢SS316	不锈钢SS304
阀杆	不锈钢SS316	不锈钢SS316
螺母	不锈钢SS304	FCD45
垫圈	不锈钢SS304	FCD45
手柄套	塑料	塑料
手柄	不锈钢SS304	不锈钢SS304
阀杆螺母	不锈钢SS304	B7
垫圈	不锈钢SS304	不锈钢SS304
填料压盖螺母	不锈钢SS304	FCD45
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不锈钢SS304	B8

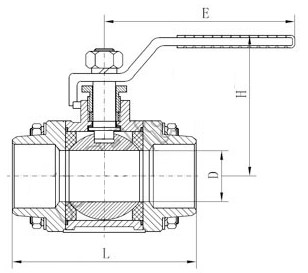

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280
