电动二通阀

产品型号:VB-7000
公称通径:DN65~200mm
介质温度:2℃~95℃
适用介质:蒸汽、冷水、热水
应用范围:用于空气调节、热通风、热处理厂的工业和工行业的流体控制

分享

电动二通阀产品简介

       VB-7000系列阀门配用亦可通过不同的连接器与其它阀门配用,用于空气调节、热通风、热处理厂的工业和工行业的流体控制。

电动二通阀工作原理
       驱动器是由可逆同步马达驱动,并带磁性离合器。马达通过马达转子与离合器所产生的磁性作用,能在停顿的情况下产生稳定的扭力。故此当马达没有电流通过时能稳定地停顿在任何一点,当阀门全开或全关时磁离合器分离,停止调节。驱动器的递增式或比例式控制器所发讯号能使马达顺时转动或逆时转动。

电动二通阀特点
       24V交流电压的同步可逆转马达。   1000牛顿力。 限位磁性离合器。 动作利用齿轮传送,输出齿轮螺杆组采用绕中心轴旋转的平面滚动轴承,阀轴 则采用中央螺丝管道以及定位圆片。   阀动位置指示器。 防火的ABS塑料外罩。 可附加手动控制杆。 现场安装方便。 适合23mm以下的直行程调节阀。

1、执行器选用铸铝支架及塑料外壳,体积小、重量轻。
2、选用永磁同步电机,并带有磁滞离合机构,具有可靠的自我保护功能。
3、适合多种控制信号:增量(浮点)、电压(0~10V)、电流(4~20mA)。
4、具有0~10V或4~20mA反馈信号(选配)。
5、传动齿轮采用金属齿轮,大大提高了驱动器的使用寿命。
6、功耗低、输出力大、噪音小。
7、阀体有铸铜、铸铁、球墨铸铁多种材质可供选择,以适合不同工作介质及温度的要求。
8、阀体有螺纹连接和法兰连接两种,安装方便。
9、阀体结构形式有:两通阀(单座)、两通平衡阀(平衡式)。

电动二通阀工作原理

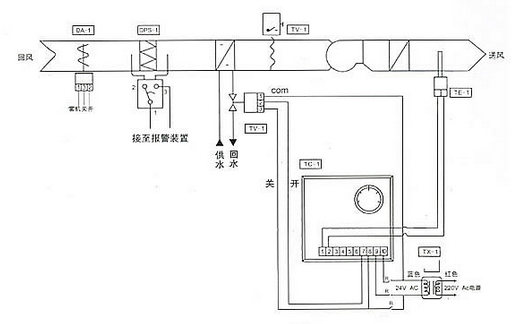

    本系统适用于空调系统的新风机组冬、夏季温度控制。如下图所示,由温度传感器TE-1,比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统,安装在送风管道的TE一1,把检测到的温度信号传送至TC一1,由TC一1将TE一1的检测值与设定值不断比较,同时不断地输出信号,控制TV一1的开度连接可调,最终使TE一1测量的环境温度保持在设定的温度范围内。
       空气压差开关DPS一1是用来检测过滤网的透气情况,过滤网越脏,透气率越低,其两侧的压力差越大。当压力差超过DPS一1的设定值时,微动开关运作,发出报警信号。
       当盘管后的温度低于某限值时,低温保护开关TS一1切断送风机的电源,从而使新风风阀关闭,防止盘管内的水结冰,涨裂盘管。SW一1为内置冷/暖运行状态的转换。
