水用电磁阀

产品型号:ZCS/DF
公称通径:DN15~350mm
公称压力:1.0MPa
工作温度:≤60℃
主体材质:铸铁 铜 不锈钢
适用介质:水、粘度≤4°E的油及其它非腐蚀性流体

分享

一、水用电磁阀用途

       水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭讯速,可靠性高等特点。

二、水用电磁阀特点

       水用电磁阀结构简单,体积小,密封性能好,维修方便。

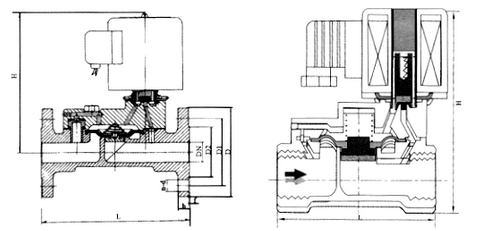

三、水用电磁阀结构原理

       水用电磁阀通径15~100为膜片式为二次开阀的先导式电磁阀,通径125~300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。

       根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外泄,以致主阀阀杯上下产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀呈通路状态。

       当线圈断电,磁场消失,活动铁芯复位,封闭副闭口,断而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。

       常开电磁阀,当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀杯由自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁和副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。



四、水用电磁阀技术参数

工作介质水、粘度≤4°E的油及其它非腐蚀性流体
介质温度℃≤60
公称压力(MPa)1.0
工作压差(MPa)0.05~1.00.1~1.00.15~1.0
电源电压AC220V其余规格可作特殊订货
额定流量系数(kv)按JB/T352-94规定
泄漏量(ml/min)按JB/T352-94-F规定
公称通径(mm)1520253240506580100125150200250300350
功耗36VA50VA



防爆标志dⅡBT4
防爆证编号CE991010
出线口接线内螺纹M20×1.5
环境温度-40-+60℃
