遥控浮球阀

产品中心 > 水力控制阀系列 > 遥控浮球阀

遥控浮球阀

产品型号:100X
公称通径:DN20~800mm
公称压力:PN1.0~2.5MPa
适用温度:0~80℃
适用介质:水
主要材质:铸钢、碳钢等
分享到:

100X遥控浮球阀产品概述

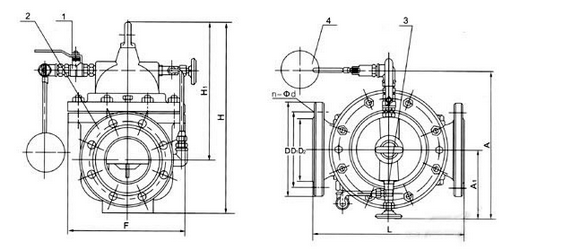

       100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。本产品直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。 压力等级:PN10﹑PN16﹑PN25;隔膜式:DN20~450;活塞式:DN350~800。

100X遥控浮球阀工作原理
       当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。
       当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

100X遥控浮球阀主要技术参数

公称压(Mpa)壳体试验压力(MPa)密封试验压力(MPa)适用介质介质温度(℃)
1.01.51.10-80
1.62.41.76
2.53.752.75


100X遥控浮球阀主要零件材料

零件名称零件材料
阀体 阀盖WCB
阀座 阀盘铜合金
密封圈 O型圈**橡胶
阀杆2Cr13
弹簧50CrVA
针型阀铜合金
球阀铜合金
浮球阀铜合金
微型过滤器不锈钢
