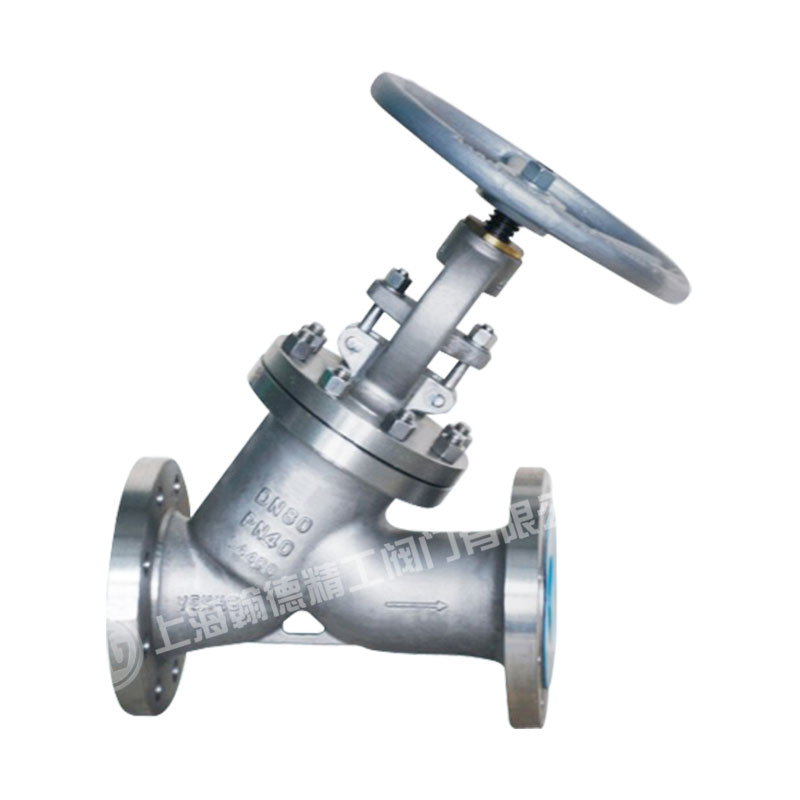

Y型截止阀

产品型号:J45H/J45Y
公称通径:DN25~300 mm
压力范围:PN1.6~16MPa
工作温度:-196℃~+600℃
驱动方式:手动、伞齿轮、电动
主体材质:碳钢、不锈钢、合金钢
应用范围:适用于蒸汽、 化工、治炼、制药、电力、热力石油、液化气、易燃、易爆、导热油、高纯度、有毒等介质的管路上

分享

执行标准

设计与制造结构长度法兰尺寸压力-温度试验-检验
GB12235GB12221GB9113 JB79GB9131GB/T13927 JB/T9092


压力试验

公称压力1.62.54.06.410.016.0
强度试验2.43.86.09.615.024.0
水密封试验1.82.84.47.411.018.0
上密封试验1.82.84.47.0411.018.0
气密封试验0.4-0.7


 二、手动截止阀主要零件材料及性能

体盖扳阀杆密封面垫片(环)填料工作温度℃适用介质
WCB2Cr1313Cr
STL
本体材料
尼龙
增强柔性石墨
1Crl3/柔性石墨
08软钢
0Cr18Ni9Ti
OCr18Ni12Mo2Ti
柔性石墨
增强柔性石墨
SFB-260
SFP-260
≤425
水、蒸汽、油品
WC138CrMoAI
25Cr2MoV
≤450
WC6≤540
WC9≤570
ZGCr5Mo≤540
ZG1Cr18Ni9Ti1Cr18Ni9Ti≤200硝酸类
ZGCr18Ni12Mo2Ti1C18Ni12Mo2Ti≤200醋酸类

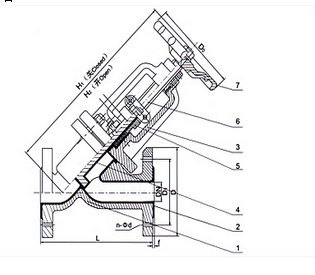

部件列表:
1、阀体      2、阀体衬里       3、阀盖       4、阀瓣       5、压盖子       6、阀杆        7、手轮
