美标浮动球阀

产品中心 > 球阀、放料阀系列 > 美标浮动球阀
    • 1

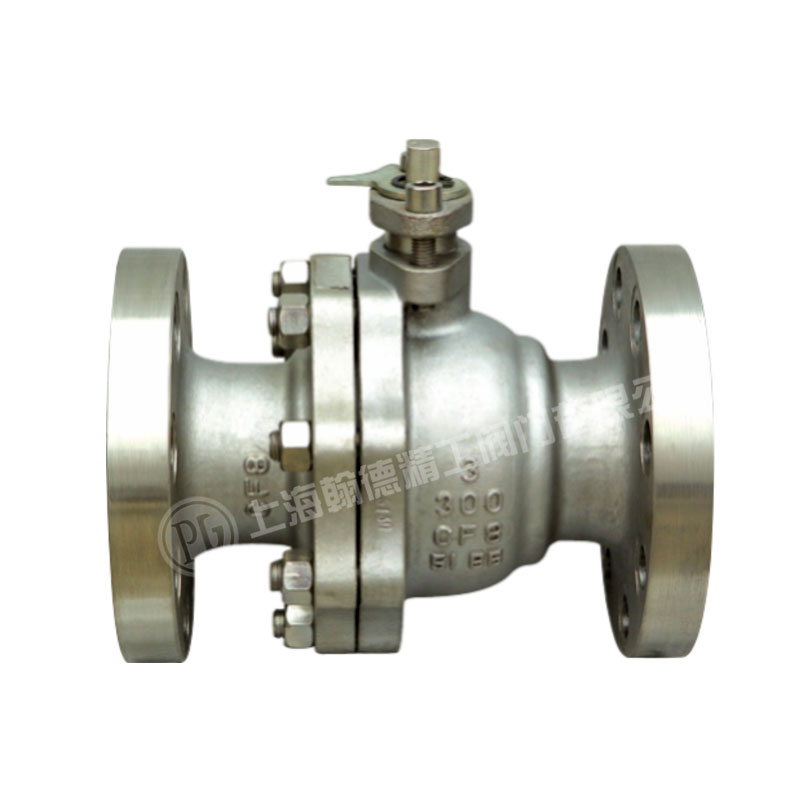

美标浮动球阀

产品型号：Q3/6/941F/H/Y
主体材质：碳钢、不锈钢、合金钢
公称通径：NPS1/2"～8"
压力范围：CL150～600Lb
工作温度：-29℃～+200℃
应用范围：适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、 钢铁等管路系统中对介质流向进行切换以及对介质的分流或 混合流体
联系购买
分享到：

美标浮动球阀 技术规范

设计依据日标系列美标系列
设计标准BS5351AP16DANSI B16.34
法兰连接结构长度JIS B2002AP16DANSI B16.10
结构长度（焊接）-AP16DANSI B16.10
连接法兰JIS B2212 B2214ANSI B16.5、B16.47
对焊端-ANSI B16.25
试验和检验JIS B2003AP16DAP1598


 美标浮动球阀 试验压力

压力等级试验压力（MPa）
磅级（Class）壳体试验密封试验
1503.02.2
3007.65.6
60015.011.0
10K2.41.5
20K5.84.0


 美标浮动球阀 主要零件材料

名称WCB类　
       CF8类		CF3类CF8M类CF3M类
阀体左体A216-WCBA315-CF8A35-CF3A351-CF8MA351-CF3M
球体B2-B8A105-1025A182-F304LA182-F304LA132-F316A182-F316L
B8以上A216-WCBA351-CF8MA351-CF3A351-CF8MA351-CF3M
阀杆A182-F6aA182-F304A182-F304LA182-F336A182-F316L
阀座PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈A105-1025A182-F304A182-F304LA182-F316A182-F316L
弹簧
3yc-7/17-49H
O形圈NBR氟橡胶
螺柱A193-B7A193-B8
螺母A194-2HA194-8


 美标浮动球阀 特点

1、浮动球阀唇形密封阀座，确保阀门密封性能好，摩擦系数小，操作力矩小。

2、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。

3、防火防静电装置（软密封浮动球阀）。

4、带锁装置。为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确位置。

5、浮动球阀适用于经常操作，启闭迅速；相对体积小，重量轻，便于维修；不受安装方向的限制；流体阻力小，无振动，噪音小。
