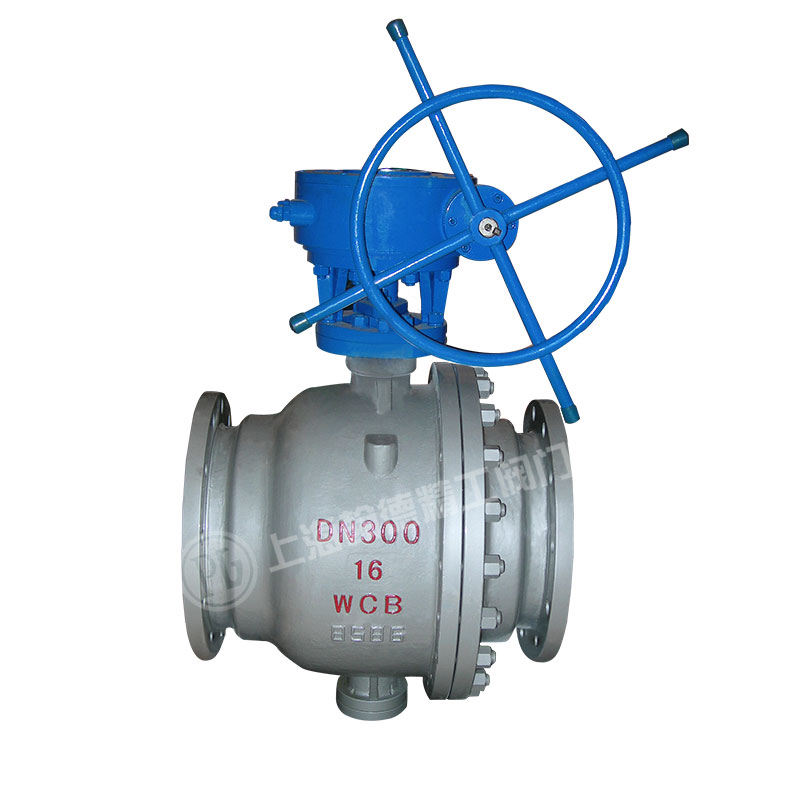

蜗轮式固定式球阀

产品型号：Q3/6/947H/Y
公称通径：NPS 1/2"～NPS 8" DN32~700mm
公称压力：CL150～CL600 PN1.6~4.0MPa
工作温度：-29℃～+200℃
驱动方式：手动、气动、电动、液动等
主体材质：碳钢、不锈钢、合金钢
应用范围：适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、 钢铁等管路系统中对介质流向进行切换以及对介质的分流或 混合流体。
联系购买
分享到：

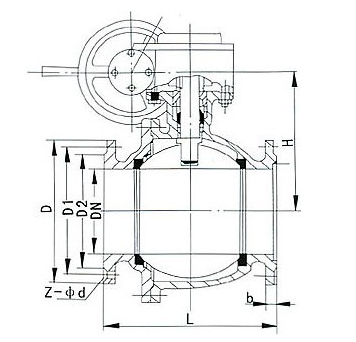

一、蜗轮式固定式球阀 主要零件及材质

零件名称材质
GBASTM
阀体WCBA216-WCB
弹簧60Si2MnAISI 9260
密封圈PTFEPTFE
球体1Cr18Ni9TiSS 304
键45AISI C 1045
填料PTFEPTFE
阀杆1Cr13A276-410
填料压盖WCBA216-WCB
支架WCBA216-WCB
压套25A105
型密封圈橡胶 Rubber橡胶 Rubber
滑动轴承PTFE ＆stainless steelPTFE ＆stainless steel
螺柱35CrMoAA193-B7
螺母35A194-2H
阀座25A105
垫片橡胶 RubberViton
螺钉35A193-B7
固定轴1Cr13A276-410
底盖25A105
排污螺塞25A105
阀盖WCBA216-WCB


 二、蜗轮式固定式球阀 技术规范

设计依据GB系列 GBAPI系列 API
设计标准
GB/T12237API6DANSI B16.34
法兰连接结构长度
GB/T12221API6DANSI B16.10
结构长度（焊接）
GB/T15188.1API6DANSI B16.10
连接法兰
GB/T9113
JB/T79
HG20592		ANSI B16.5、B16.47
对焊端
GB/T12224ANSI B16.25
试验和检验
GB/T9092AP16DAPI598


三、蜗轮式固定式球阀 试验压力

压力等级
试验压力 (MPa)
公称压力 (PN)
磅级 (class)
壳体试验
密封试验
1.0-1.51.1
1.6-2.51.76
2.5-3.82.75
4.0-6.04.4
6.4-9.67.04
-1503.02.2
-3007.65.6
-60015.011.0
-1Ok2.41.5
-20k5.84.0

四、蜗轮式固定式球阀 特点

1、浮动球阀唇形密封阀座，确保阀门密封性能好，摩擦系数小，操作力矩小。

2、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。

3、防火防静电装置（软密封浮动球阀）。

4、带锁装置。为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确位置。

5、浮动球阀适用于经常操作，启闭迅速；相对体积小，重量轻，便于维修；不受安装方向的限制；流体阻力小，无振动，噪音小。
