对夹式止回阀

产品中心 > 止回阀、管夹阀系列 > 对夹式止回阀
    • 1

对夹式止回阀

产品型号：H76H/W
公称通径：NPS 2"～NPS60" DN50～DN1500
压力范围：CL150～CL600 PN10～PN100
工作温度：-29℃～+425℃
主体材质：碳钢、不锈钢、合金钢
应用范围：适用于石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。
联系购买
分享到：

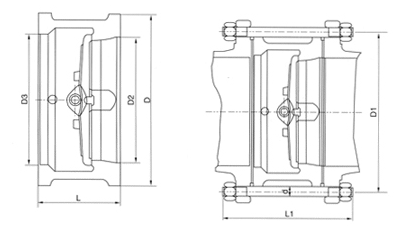

一、H76H对夹式止回阀产品特点
       H76型止回阀创新的双阀瓣结构采用两个弹簧负载阀瓣（半阀瓣），悬挂在中心垂直的铰链销钉上。当流体开始流动时，阀瓣在作用于密封表面中心的合力（F）作用下开启。起着反作用的弹簧支撑力（Fs）的作用点位于阀瓣面中心外的位置，使得阀瓣根部首先开启。从而有效避免了旧型常规阀门在阀瓣开启时所出现的密封表面摩擦现象。
       当流速减缓，扭转弹簧自动反作用，使得阀瓣关闭，向阀体阀座靠近，减少了关闭的行程距离和时间。当流体倒流时，阀瓣逐渐靠近阀体阀座，阀门的动态反应随之大大加速。这就戏剧性地减小了水锤现象的影响，从而实现无撞击性能。
       在关闭时，弹簧力作用点的作用使得阀瓣顶端首先关闭。这就防止了阀瓣根部的出现咬磨现象，使的阀门能够保持更长时间的密封的整体性。

二、H76H对夹式止回阀与H74H对夹薄型止回阀的性能比
结构形式H76型对夹式双瓣旋启式止回阀H44型法兰单瓣旋启止回阀
水锤压力小，阀瓣行程短、且有弹簧辅助关闭、关阀速度快很大，阀瓣行程长，需要较长的关闭时间
H76型的水锤压力只有H44型的1/2~1/5
尺寸重量结构长度很短、体积小、重量轻。 为阀门的安装、搬运、
存放及管道的布置带来 很大的便利，并能大量节约材料，降低造价		H76型的机构长度只有H44型的1/4~1/6，H76型的
重量只有H44型的1/4~1/10
H76型的机构长度只有H44型的1/4~1/6，H76型的重量只有H44型的1/4~1/10
流体阻力小，流体阻力系数ξ为2.6~0.7。
随着阀门口径的增大，流体阻力系数减少。		小，流体阻力系数ξ为1.3~3。 但低压工况下，
阀瓣不能完全开启，流体阻力大。
流体阻力随着阀门口径的增大而增大。
安 装可水平安装或垂直安装，重量轻， 不必为阀门设置支座。可水平安装或垂直安装，大口径阀门重量重， 需设置支座。
开启压力很小，阀瓣在很小的压差下就能完全打开很小，阀瓣在很小的压差下就能完全打开
可靠性阀门为整体结构，简单紧凑。 阀门关闭时冲击力小，
水锤压力小，阀门 寿命长，可靠性高。		阀门为整体结构，简单紧凑。
阀门关闭时冲击力小，水锤压力小，
阀门寿命长，可靠性高。


 三、对夹式止回阀主要零部件材料及适用工况

主要零件材料阀体WCB（A105）ZG1Cr18Ni9TiCF8（304）CF3（304L）ZG1Cr18Ni12Mo2TiCF8M（316）CF3M（316L）
阀瓣
CF8
CF8
CF8
CF3
CF8M
CF8M
CF3M
阀轴
2Cr13
1Cr18Ni9Ti0Cr18Ni900Cr19Ni101Cr18Ni12Mo2Ti0Cr17Ni12Mo200Cr17Ni14Mo2
弹簧
0Cr18Ni90Cr18Ni90Cr18Ni900Cr19Ni101Cr17Ni
12Mo2		0Cr17Ni
12Mo2		00Cr17Ni
14Mo2
适用工况适用介质
水、蒸汽、油品等硝酸等腐蚀性介质         强氧化性介质醋酸等腐蚀性介质         尿素等腐蚀性介质
适用温度℃-29~425-196~540         -196~425-196~540-196~455
