产品中心 > 闸阀、刀闸阀系列 > 暗杆软密封闸阀

暗杆软密封闸阀

产品型号:Z45X
公称通径:DN50~400mm
公称压力:PN1.0~2.5MPa
工作温度:0~120℃
适用介质:水
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598
驱动方式:手动、电动、气动等

分享

暗杆软密封闸阀产品概述
       本软密封闸阀采用无凹腔结构,阀体阀盖内外表面喷涂环氧树脂,闸板表面包覆橡胶,这样从根本上杜绝了腐蚀发生的可能性,阀杆密封处舍弃填料而采用“O”形密封圈,使得蜜蜂更加可靠。根据需要,本闸阀可以采用操作杆、手轮、电动及气动等方式操作。适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。

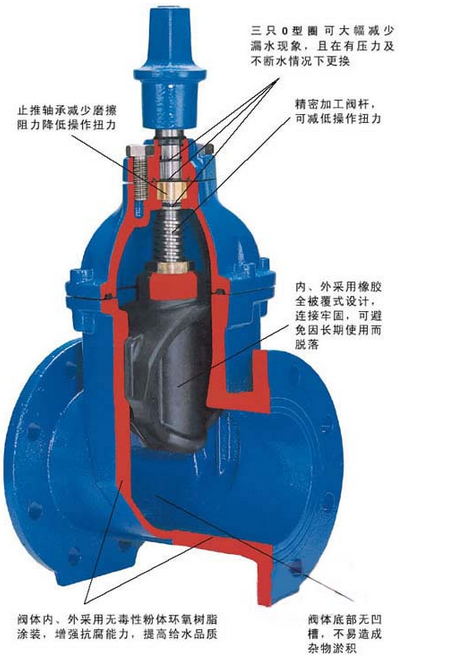

暗杆软密封闸阀结构特点
1、整体阀盖暗杆设计,结构紧凑;阀杆螺母与闸板两体结构,无卡阻现象发生;直通道,无泄留凹腔;阀杆密封采用“O”形密封圈。
2、有优秀的防腐性能,壳体内,外表面喷涂环氧树脂,需要时内表面衬搪瓷;连接螺栓采用内六角螺栓,顶部胶封。
3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶;阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。


暗杆软密封闸阀主要性能参数

压力等级1.0MPa、1.6MPa、2.5MPa
阀体耐压1.5MPa、2.4MPa、3.75MPa
密封试验1.1MPa、1.76MPa、2.75MPa
工作温度0~80℃
适用介质


暗杆软密封闸阀主要零件材料

序号名称材料序号名称材料
1阀体球墨铸铁8止推垫锡青铜
2闸板球墨铸铁外覆EPDM9轴套锡青铜
3螺栓镀锌10螺栓镀锌
4密封圈NBR11轴盖球墨铸铁
5阀盖球墨铸铁12防尘罩NBR
6阀杆不锈钢13手轮铸铁
7"O”形密封圈NBR14紧固螺母镀锌
