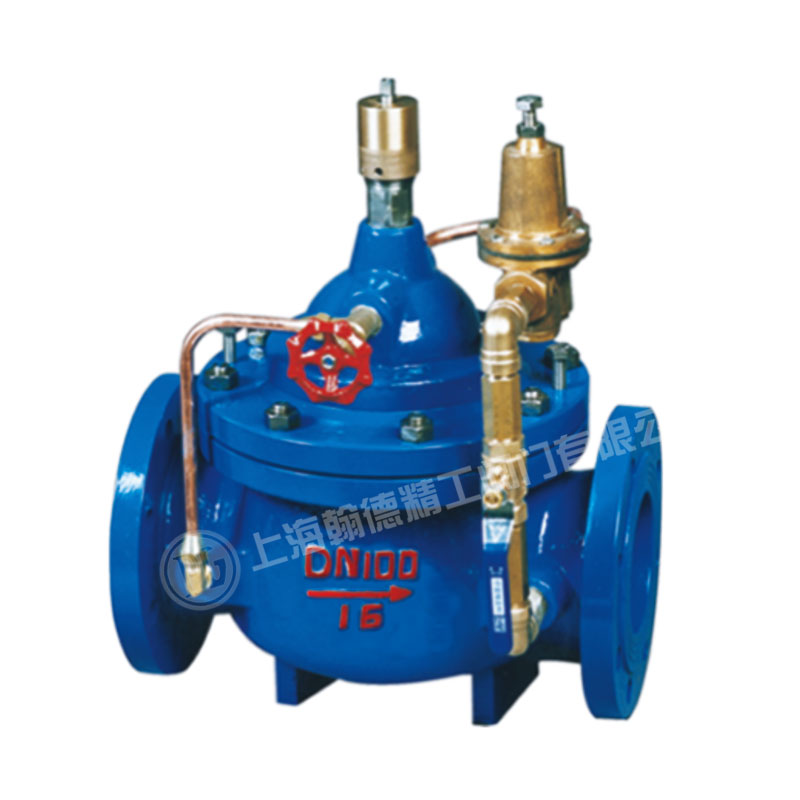

流量控制阀

产品型号:400X
公称通径:DN20~800mm
公称压力:PN1.0~2.5MPa
适用温度:0~80℃
适用介质:水
主要材质:铸钢、碳钢等

分享

400X流量控制阀结构特点和用途
       400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。本产品利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

 400X流量控制阀工作原理
       当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。

400X流量控制阀主要技术参数

公称压
(Mpa)
壳体试验压力
(MPa)
密封试验压力
(MPa)
出口可调压力
(MPa)
压力特性
△P2P1
流量特性
△P2P1
适用介质介质温度(℃)
1.01.51.10.09-0.8P2×8%P2×15%0-80
1.62.41.760.10-1.2P2×10%P2×20%
2.53.752.750.15-1.6P2×12%P2×25%


 400X流量控制阀主要零件材料

零件名称零件材料
阀体 阀盖WCB
阀座 阀盘铜合金
密封圈 O型圈丁腈橡胶
阀杆2Cr13
弹簧50CrVA
针型阀铜合金
球阀铜合金
浮球阀铜合金
微型过滤器不锈钢

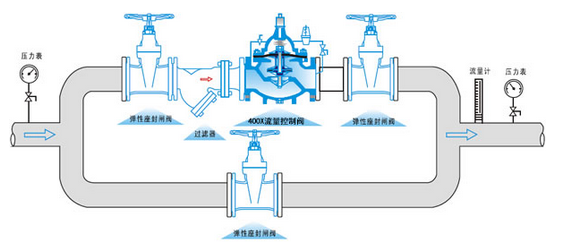

400X流量控制阀安装示意图
