自由浮球式蒸汽疏水阀

产品中心 > 疏水阀系列 > 自由浮球式蒸汽疏水阀
    • 1

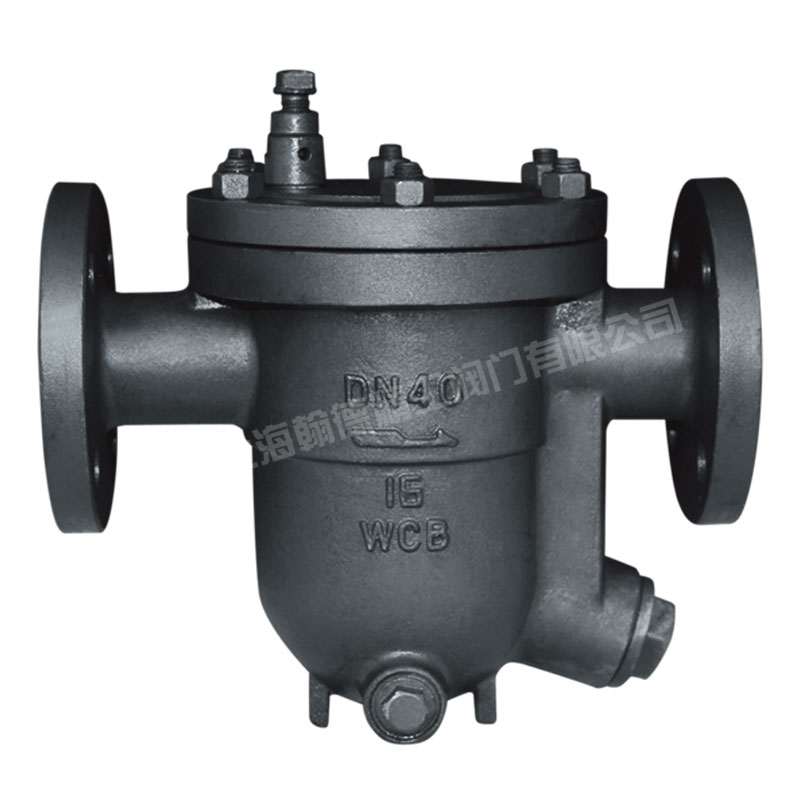

自由浮球式蒸汽疏水阀

产品型号：CS41H
介质温度：210℃（425/600℃）
最高允许压力PMA：1.6MPa（2.5MPa）
最低工作压力PMNO：0.02MPa
无负荷漏汽率RSN：≤0.1%
过冷度△T：≤3℃
最高背压率RMBP：≥85℃
联系购买
分享到：

[基本信息]
       工作原理：该阀利用浮力原理，浮球根据凝结水量的多少随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重降到底部，关闭排水阀座孔。由于排水阀座孔在凝结水水位以下，水汽自然分离，形成水封，达到无蒸汽泄漏。

公称压力
PN16
PN25
PN40
防气阻功能
膜盒或手动
膜盒或手动手动
PMA最高允许压力1.6MPa@38℃
2.5MPa@38℃4.1MPa@38℃
PMO最大工作压力1.3MPa@315℃2.0MPa@200℃2.5MPa@200℃
TMA最高允许温度
425℃@1.1MPa425℃@1.1MPa425℃@2.6MPa
TMO最高工作温度
425℃@1.1MPa425℃@1.1MPa425℃@2.6MPa

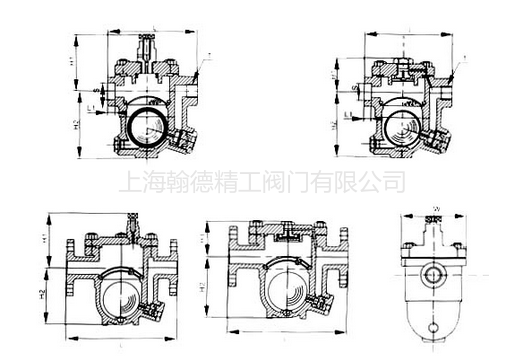

[阀门结构图]

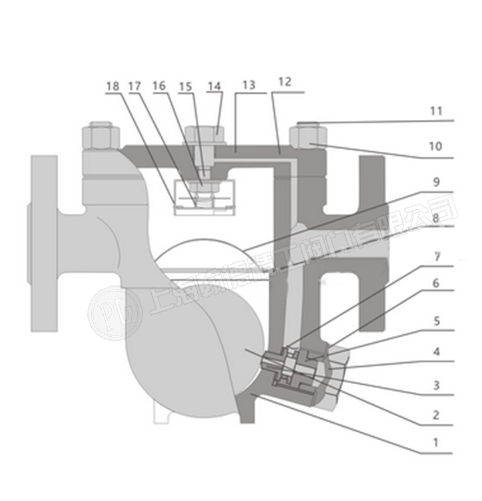

主要材料表：

序号名称材料
1阀体
WCB
2浮球
304
3封圏2Cr13
4尾螺2Cr13
5并帽
2Cr13
6平垫圈H62
7平垫圈H62
8挡圈65Mn
9滤网304
10螺母45
11螺柱35CrMoA
12石墨封圏304+石圏
13阀盖A105
14螺堵头2Cr13
15阀座Q235
16膜合膨胀片304
17弹簧304
18保护套304


[阀门特点]
        能连续排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率。
       蒸汽压力变化时不受影响浮球能自动调节阀座孔的开度，工作连续，性能稳定。
       排空气性能好有自动或手动排空气装置，无气锁现象，工作平稳无噪音。

[适应工况]
       用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得最好的加热效果。
