手动调节阀
手动调节阀
产品型号：T40H
公称通径：DN50-200mm
压力范围：PN2.5MPa-10.0MPa
工作温度：≤425℃
主体材质：2G25I、铸钢、不锈钢
适用介质：水、油、蒸汽等
应用范围：适用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域
公称通径：DN50-200mm
压力范围：PN2.5MPa-10.0MPa
工作温度：≤425℃
主体材质：2G25I、铸钢、不锈钢
适用介质：水、油、蒸汽等
应用范围：适用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域
分享到：
产品概述：

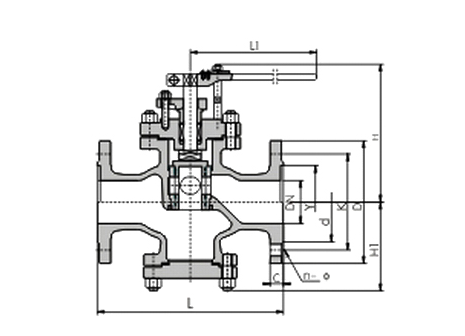

T40H手动回转式调节阀主要由阀体、阀座、阀瓣、阀杆、阀盖、指示板等组成。阀门的流量调节供圆筒形的阀瓣和阀座的相对回转以改变阀瓣上窗口面积来实现。阀门的开关范围：由阀门上方的开度指示板指示，所指示的开关范围与阀门的开关范围一致。回转调节阀通过远距离控制器来操纵，回转角度60℃。
零部件材料：
| 零件名称 | 材料 | 零件名称 | 材料 |
| 阀盖 | 铸钢 | 杆头 | 不锈钢 |
| 阀体 | 2G25I | 阀瓣 | 不锈钢1Cr18N9Ti |
| 阀杆 | 不锈钢 | 阀座 | 不锈钢1Cr18N9Ti |
产品主要性能：
| 公称压力PN(MPa) | 公称通径DN(mm) | 水压试验压力PS(MPa) | 给水温度t(≤℃) | 设计压差△(MPa) | 最大流通面积fmax(cm2) | 最大流量Qmax(T/h) | 适用介质 | 流量特性 | 压力特性 | 泄漏量 |
| 2.5 | 50 | 3.8 | 425 | 0.4 | 1.89 | 12.1 | 水、油、蒸汽 | 进口压力保持不变，流量从大到小变化时，出口压力的偏差值为5~10%。 | 流量保持不变，进口压力从大到小变化时，出口压力偏差值为±5~10%。 | 为最大流量的0.01~0.05%。 |
| 65 | 2.72 | 17.4 | ||||||||
| 80 | 3.56 | 22.8 | ||||||||
| 100 | 6.14 | 39.3 | ||||||||
| 150 | 12.26 | 78.5 | ||||||||
| 4 | 50 | 6 | 425 | 0.5 | 1.89 | 13.6 | ||||
| 65 | 2.72 | 19.5 | ||||||||
| 80 | 3.56 | 25.5 | ||||||||
| 100 | 6.14 | 44.0 | ||||||||
| 10 | 50 | 15 | 425 | 0.8 | 5.14 | 45.6 | ||||
| 80 | 5.76 | 50.3 | ||||||||
| 100 | 8.96 | 78.8 | ||||||||
| 125 | 14.5 | 110.5 | ||||||||
| 150 | 18.28 | 160.9 | ||||||||
| 200 | 33.38 | 293.36 |
