气动薄膜单座调节阀工作原理图

栏目:技术推荐 发布时间:2017-11-02
分享到:
气动薄膜单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。压力等级从1.6Mpa到11.0Mpa,额定流量系数Kv小,因而可应用在许多需精确控制微小流量的场合...

       气动薄膜单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。压力等级从1.6Mpa到11.0Mpa,额定流量系数Kv小,因而可应用在许多需精确控制微小流量的场合,如精细化工、食品添加剂、医药、电子等行业。


      气动调节阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施,适用于泄漏量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。

      气动薄膜单租欧调节阀工作原理:
      气动薄膜单座调节阀以压缩空气为动力源,并借助于电气阀门定位器、转换器、电磁阀、保位阀等相关附件去驱动阀体运动,改变阀芯与阀座间的流通面积,从而达到调节流量的作用,实现开关量或比例式调节,接收工业自动化控制系统的控制信号,来完成调节管道介质的流量、压力、温度等各种工艺参数。

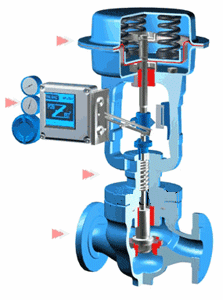

      气动薄膜单座调节阀工作原理动态图


      气动薄膜单座调节阀分气开和气关,气开阀是随着信号压力的增加,逐渐打开,无信号时,处于关闭状态的阀;气闭阀是随着信号压力的增加,逐渐关闭,无信号时,处于全开状态的阀。
